Като опитен доставчик на машини с ЦПУ се натъкнах на множество предизвикателства и тънкости в производствения процес. Един от най-упоритите и решаващи аспекти, с които постоянно се борим, е управлението на чипове. Стружките, страничните продукти от операцията по рязане при CNC обработка, могат значително да повлияят на ефективността, качеството и безопасността на производствения процес. В този блог ще споделя своите прозрения за това как да боравя с чипове ефективно при CNC обработка.
Разбиране на видовете чипове
Преди да се задълбочите в методите за обработка, важно е да разберете различните видове чипове, генерирани по време на CNC обработка. Има три основни типа: непрекъснати чипове, сегментирани чипове и прекъснати чипове.

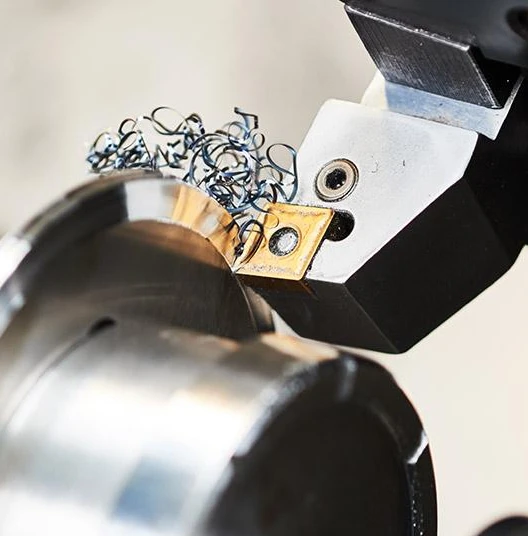

Непрекъснатите чипове са дълги и непрекъснати ленти. Те обикновено се образуват при обработка на пластични материали при високи скорости на рязане и с остри режещи инструменти. От една страна, образуването на непрекъснати стружки може да означава, че процесът на обработка е относително плавен. От друга страна, тези дълги стърготини могат лесно да се заплитат около режещия инструмент или детайла, което води до прекъсване на машината и потенциална повреда на детайла [1].
Сегментирани стружки се образуват при обработка на материали със средна пластичност. Тези чипове имат поредица от прорези по дължината си, което ги прави по-управляеми от непрекъснатите чипове. Те често се свързват със стабилни условия на рязане и добро покритие на повърхността на детайла.
Прекъснатите чипове, както подсказва името, са къси и счупени парчета. Те обикновено се образуват при обработка на крехки материали или когато скоростта на подаване е твърде висока. Докато прекъснатите стружки е по-малко вероятно да причинят проблеми със заплитането, те могат да представляват проблем по отношение на отстраняването на стружки от зоната на рязане.
Значението на ефективното боравене с чипове
Ефективното боравене с чипове е от решаващо значение поради няколко причини. Първо, подобрява качеството на обработените части. Когато стружки се натрупат около режещия инструмент, те могат да доведат до прегряване на инструмента, което води до преждевременно износване на инструмента и грапави повърхности на детайла. Чрез правилното управление на стружките можем да гарантираме, че режещият инструмент работи при оптимални условия, което води до части с по-добра точност на размерите и качество на повърхността.
Второ, ефективното боравене с чипове повишава производителността на CNC машинния процес. Прекомерното натрупване на стружки може да доведе до чести спирания на машината за отстраняване на стружки, което намалява общото време за обработка и увеличава разходите за труд. Бързото отстраняване на чипове позволява на машината да работи непрекъснато, подобрявайки скоростта на производство.
И накрая, боравенето с чипове е от съществено значение за безопасността на работното място. Остри стърготини могат да причинят наранявания на операторите, ако не се боравят правилно. Освен това в някои случаи чиповете могат да създадат опасност от пожар, особено при обработка на материали като магнезий, които са силно запалими.
Методи за обработка на чипове
1. Стружкочупачи
Стружкочупвачите са важен инструмент при управлението на стружките. Те са проектирани да раздробяват дълги, непрекъснати чипове на по-малки, по-лесно управляеми парчета. Стружкочупвачите могат да бъдат интегрирани в самия режещ инструмент или да се използват като отделни приставки. Съществуват различни видове стружколомачи, включително тип жлеб, тип степен и тип чистачка. Изборът на стружкокършач зависи от вида на обработвания материал, параметрите на рязане и желаната форма на стружките. Например, при обработка на аерокосмически компоненти катоAerospace Hi - Lok болтове, изборът на правилния стружкочупач може значително да подобри ефективността на обработката и качеството на детайлите.
2. Охлаждаща течност и смазка
Охлаждащите и смазочните течности играят жизненоважна роля при обработката на чипове. Те помагат за намаляване на топлината, генерирана по време на процеса на рязане, което от своя страна намалява шансовете за заваряване на стружки към режещия инструмент. Освен това охлаждащите течности могат да отмият стружките от зоната на рязане, предотвратявайки натрупването им. Предлагат се различни видове охлаждащи течности, като минерални, синтетични и полусинтетични охлаждащи течности. Изборът на охлаждаща течност зависи от различни фактори, включително материала, който се обработва, вида на работа и съображения за околната среда. Например при обработкаАнодизирани алуминиеви радиатори, подходяща охлаждаща течност може да подобри евакуацията на стружките и да предотврати окисляването на алуминиевата повърхност.
3. Транспортьори за стружки
Конвейерите за стружки са механични устройства, използвани за отстраняване на стружки от зоната за обработка. Има няколко вида транспортьори за чипове, включително верижен тип, лентов тип и винтов тип транспортьори. Верижните транспортьори са подходящи за обработка на тежки и големи стружки, докато лентовите транспортьори са по-ефективни за леки и малки стружки. Винтовият тип транспортьори често се използват в дребномащабни машинни операции или където пространството е ограничено. Чрез използването на конвейери за стружки можем да гарантираме, че стружки се отстраняват непрекъснато от машината, намалявайки риска от натрупване на стружки и свързаните с това проблеми. Това е особено важно при обработка на големи количества части, като напрАвтомобилни спирачни апарати.
4. Ръчно отстраняване на чипове
В някои случаи може да се наложи ръчно отстраняване на стружки, особено при операции по машинна обработка в малък мащаб или прототипи. Операторите могат да използват четки, сгъстен въздух или прахосмукачки, за да отстранят стружките от детайла и машинните компоненти. Ръчното отстраняване на стружките обаче трябва да се извършва с повишено внимание, за да се избегнат наранявания от остри стружки.
Оптимизиране на обработката на чипове за различни материали
Различните материали изискват различни подходи за обработка на чипове. Например:
1. Алуминий
Алуминият е често обработван материал в CNC машинната индустрия. Това е мек и пластичен материал, който има тенденция да произвежда дълги, непрекъснати стружки. За да се справите ефективно с алуминиевите стружки, препоръчваме да използвате остри режещи инструменти с подходящи стружкочупки. Охлаждащата течност под високо налягане може да се използва и за промиване на стружките от зоната на рязане. При механична обработкаАнодизирани алуминиеви радиатори, правилното управление на чиповете е от решаващо значение, за да се предотврати надраскването на чиповете по анодизираната повърхност.
2. Стомана
Стоманата е по-твърд и по-крехък материал в сравнение с алуминия. Обикновено произвежда сегментирани или прекъснати чипове. Въпреки това, при обработката на високоякостни стомани все още може да се образуват непрекъснати стружки. Използването на охлаждаща течност и смазочни материали по време на обработка на стомана може да помогне за намаляване на топлината и подобряване на евакуацията на стружки. Например при обработкаЗаготовки за ковани валове, използването на подходяща охлаждаща течност може да подобри живота на инструмента и качеството на детайлите.
3. Чупливи материали
Материали като чугун и керамика са крехки и произвеждат прекъснати стружки. Докато тези стружки обикновено са по-лесни за работа, те могат да причинят износване на режещия инструмент и машинните компоненти поради острите си ръбове. Използването на подходящ конвейер за стърготини може да помогне за бързото отстраняване на тези стружки от машината. При механична обработкаКонтролни рамена на окачванетонаправени от чугун, ефективното боравене с чипове може да предотврати повреда на обработваната повърхност.
Непрекъснато наблюдение и подобряване
Боравенето с чипове при обработка с ЦПУ не е еднократно решение. Изисква непрекъснат мониторинг и подобряване. Редовно проверявайте режещите инструменти, охладителните системи и конвейерите за стружки, за да сте сигурни, че функционират правилно. Регулирайте параметрите на рязане, като скорост на рязане, скорост на подаване и дълбочина на рязане, въз основа на образуването на стружки и качеството на обработените части.
В заключение, ефективното боравене с чипове е неразделна част от процеса на обработка с ЦПУ. Чрез разбиране на видовете чипове, използване на подходящи методи и инструменти, оптимизиране за различни материали и непрекъснато наблюдение и подобряване на процеса, можем да постигнем по-висока производителност, по-добро качество на частите и по-безопасна работна среда. Ако търсите висококачествени CNC машинни услуги с отлично управление на чипове, не се колебайте да се свържете с нас за доставка и допълнителни дискусии относно вашите специфични нужди.
Референции
[1] Kalpakjian, S., & Schmid, SR (2009). Производствено инженерство и технология. Пиърсън Прентис Хол.
